特長・特性
- ホロースケヤーの形状は、平面型で低重心タイプなので流水の作用による揚力、抗力等に対して安定性がある
- 平面形は正四角形で、中空四脚式なので、河床部の据え付けが容易であり、ブロック単体としての安定性に優れている。
（用途に応じて脚部の無いタイプ及び凸部の連続したタイプも製造します） - 平面的配置は、平列配置でブロック相互のカミ合わせを要しないので施工が容易であり、屈撓性にも富んでいる

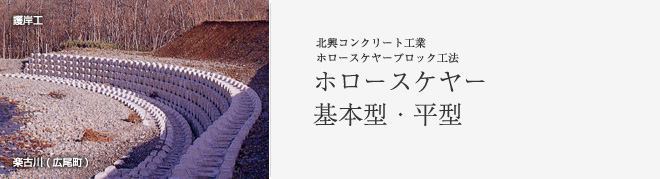

- 形状の特性から組積み工法による土留工、護岸工等の施工が可能である
- 多自然工法に配慮した、上部に木工製品(木工沈床等)を取り付けたタイプ、上部擬岩タイプも製造します
- 中空部形状について・・・当社取扱い型枠は円筒形となります(主に北海道）
用途
- 河川の護岸工、根固工、護床工、床固工、帯工、水制工等。
- ダム及び砂防、治山ダムのダム工、護床工、床固工、土留工、法面保護工等。
- 農業施設の落差工、護岸工、護床工、床固工等。
- 道路、橋梁の土留工、法面保護工、橋脚根固工等。
- 海岸及び漁港の傾斜護岸工、離岸堤工、突堤工、法面保護工。
- 水産施設の増殖場造成等。
- その他、災害時の応急工等。
寸法表
| 符 号 |
係 数 |
公称重量 ton | |||||||||||
| 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | ||
| l | 1 l | 90.0 | 114.0 | 130.0 | 143.0 | 164.0 | 180.0 | 194.0 | 206.0 | 227.0 | 244.0 | 260.0 | 280.0 |
| z | 0.6 l | 54.0 | 68.0 | 78.0 | 86.0 | 98.0 | 108.0 | 116.0 | 123.5 | 136.0 | 147.0 | 156.0 | 168.0 |
| a | 0.28 l | 25.0 | 32.0 | 36.4 | 40.0 | 45.9 | 50.4 | 54.3 | 57.7 | 63.6 | 68.3 | 72.8 | 78.4 |
| b | 0.44 l | 40.0 | 50.0 | 57.2 | 63.0 | 72.2 | 79.2 | 85.4 | 90.6 | 99.8 | 107.4 | 114.4 | 123.2 |
| c | 0.04 l | 3.5 | 4.6 | 5.2 | 5.7 | 6.6 | 7.2 | 7.8 | 8.2 | 9.1 | 9.8 | 10.4 | 11.2 |
| d | 0.15 l | 13.5 | 17.1 | 19.5 | 21.4 | 24.6 | 27.0 | 29.0 | 30.9 | 33.9 | 36.5 | 39.0 | 42.0 |
| e | 0.09 l | 8.0 | 10.3 | 11.7 | 12.9 | 14.7 | 16.2 | 17.5 | 18.5 | 20.6 | 22.0 | 23.4 | 25.2 |
| f | 0.2125 l | 19.0 | 24.3 | 27.6 | 30.3 | 34.9 | 38.3 | 41.2 | 43.8 | 48.1 | 51.8 | 55.3 | 59.5 |
| g | 0.14 l | 12.8 | 15.9 | 18.2 | 20.0 | 23.0 | 25.2 | 27.2 | 28.8 | 31.8 | 34.2 | 36.4 | 39.2 |
| h | 0.16 l | 14.4 | 18.2 | 20.8 | 23.0 | 26.2 | 28.8 | 31.0 | 33.0 | 36.2 | 39.0 | 41.6 | 44.3 |
| j | 0.0225 l | 2.0 | 2.6 | 2.9 | 3.2 | 3.7 | 4.1 | 4.4 | 4.6 | 5.1 | 5.5 | 5.9 | 6.3 |
| k | 0.1 l | 9.0 | 11.4 | 13.0 | 14.3 | 16.4 | 18.0 | 19.4 | 20.6 | 22.7 | 24.4 | 26.0 | 28.0 |
| m' | 0.364 l | 23.8 | 30.1 | 34.3 | 37.8 | 43.3 | 47.6 | 51.3 | 54.5 | 60.1 | 64.5 | 68.8 | 74.0 |
| n' | 0.135 l | 12.2 | 15.5 | 17.6 | 19.4 | 22.1 | 24.4 | 26.3 | 27.9 | 30.7 | 33.1 | 35.2 | 38.0 |
| w | 0.04 l | 3.6 | 4.5 | 5.2 | 5.7 | 6.6 | 7.2 | 7.8 | 8.2 | 9.1 | 9.8 | 10.4 | 11.1 |
| x | 0.12 l | 10.8 | 13.6 | 15.6 | 17.3 | 19.5 | 21.6 | 23.1 | 24.7 | 27.1 | 29.4 | 31.2 | 33.7 |
| y | 0.28 l | 25.2 | 31.8 | 36.4 | 40.0 | 45.8 | 50.4 | 54.2 | 57.7 | 63.6 | 68.6 | 72.8 | 78.4 |
設計諸数値 基本型
| 種別 | 呼称 | 公称重量 ton | |||||||
| 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 |
|||
| １ 個 当 り の |
体積 | V:m³ | 0.218 | 0.443 | 0.657 | 0.875 | 1.320 | 1.745 | 2.185 |
| 重量 | W:ton | 0.502 | 1.020 | 1.512 | 2.012 | 3.036 | 4.014 | 5.025 | |
| 型枠有効面積 | A:�� | 2.74 | 4.39 | 5.71 | 6.90 | 9.08 | 10.94 | 12.71 | |
| 長さ：幅 | l:m | 0.90 | 1.14 | 1.30 | 1.43 | 1.64 | 1.80 | 1.94 | |
| 高さ | z:m | 0.54 | 0.68 | 0.78 | 0.86 | 0.98 | 1.08 | 1.16 | |
| 支配面積 | A:�� | 0.81 | 1.30 | 1.69 | 2.04 | 2.69 | 3.24 | 3.76 | |
| 100空m3に含まれる乱積 個数(空隙率57%) |
197.2 | 97.1 | 65.4 | 49.1 | 32.6 | 24.6 | 19.7 | ||
| 100m当り１層並べの所要個数 | 112 | 70 | 54 | 44 | 34 | 28 | 24 | ||
| 2層積の高さ | z2:m | 0.94 | 1.19 | 1.35 | 1.49 | 1.71 | 1.88 | 2.02 | |
| 3層積の高さ | z3:m | 1.34 | 1.69 | 1.92 | 2.12 | 2.43 | 2.67 | 2.88 | |
| 4層積の高さ | z4:m | 1.73 | 2.19 | 2.50 | 2.75 | 3.15 | 3.46 | 3.73 | |
| 種別 | 呼称 | 公称重量 ton | 摘要 |
||||||
| 6 | 8 | 10 | 12 | 15 | |||||
| １ 個 当 り の |
体積 | V:m³ | 2.616 | 3.500 | 4.346 | 5.259 | 6.568 | ||
| 重量 | W:ton | 6.016 | 8.050 | 9.997 | 12.096 | 15.107 | |||
| 型枠有効面積 | A:�� | 14.33 | 17.40 | 20.11 | 22.83 | 26.48 | |||
| 長さ：幅 | l:m | 2.06 | 2.27 | 2.44 | 2.60 | 2.80 | |||
| 高さ | z:m | 1.24 | 1.36 | 1.47 | 1.56 | 1.68 | |||
| 支配面積 | A:�� | 4.24 | 5.15 | 5.95 | 6.76 | 7.84 | (ブロックのみ) | ||
| 100空m3に含まれる乱積 個数(空隙率57%) |
16.4 | 12.3 | 9.9 | 8.2 | 6.5 | 43/V | |||
| 100m当り１層並べの所要個数 | 21 | 18 | 16 | 14 | 12 | 100/(1+1/20)² | |||
| 2層積の高さ | z2:m | 2.14 | 2.36 | 2.54 | 2.71 | 2.92 | (0.44N+0.016) ※Nは層積段数 |
||
| 3層積の高さ | z3:m | 3.05 | 3.36 | 3.62 | 3.85 | 4.15 | |||
| 4層積の高さ | z4:m | 3.96 | 4.36 | 4.69 | 5.00 | 5.38 | |||
設計諸数値 平型
| 種別 | 呼称 | 公称重量 ton | |||||||
| 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 |
|||
| １ 個 当 り の |
体積 | V:m³ | 0.222 | 0.436 | 0.660 | 0.871 | 1.307 | 1.744 | 2.178 |
| 重量 | W:ton | 0.510 | 1.002 | 1.518 | 2.003 | 3.006 | 4.011 | 5.009 | |
| 型枠有効面積 | A:�� | 2.84 | 3.37 | 6.30 | 5.35 | 7.01 | 11.28 | 13.08 | |
| 長さ：幅 | l:m | 0.90 | 1.14 | 1.30 | 1.43 | 1.64 | 1.80 | 1.94 | |
| 高さ | z1:m | 0.441 | 0.541 | 0.628 | 0.688 | 0.783 | 0.867 | 0.932 | |
| 厚さ | y1:m | 0.297 | 0.360 | 0.420 | 0.458 | 0.522 | 0.579 | 0.623 | |
※異型に関してはお問い合わせ下さい
